이번에 소개해 드릴 기계 설비는 제지 산업과 관련이 있습니다 !
제지 산업
제지 생산은 말 그대로 종이를 생산하는 기술을 의미합니다.
펄프나 폐지를 주원료로 하여 각종 종이나 종이제품을 생산하는 산업을 제지 산업이라고 합니다.
펄프는 목재, 섬유 작물, 폐지, 헝겊 등에서 추출한 재료입니다.
펄프나 폐지 등을 원료로 하여 신문, 인쇄, 위생, 포장 등의 용지로 제지가 생산되어 이를 바탕으로 한 다양한 제지 제품이 시중에 나오게 됩니다 :)
세계의 펄프와 제지 산업은 산림에 의존하는 산업입니다.
목재와 같은 주요 원자재와 밀짚, 대나무 등 대체 재료가 종이를 생산하는 데 사용되고 있습니다.
이렇게 펄프나 목재를 사용하여 다양한 종류와 다양한 곳에 사용되는 종이 자재가 생산됩니다 🖨
펄프 및 제지 공장에서 종이를 생산하기 위해 다양한 공정이 이루어집니다.
제지 생산 공정
제지를 생산하는 제지 생산 공정에 대해 간략하게 살펴보겠습니다 !
① 조성 공정
초지기에 원료와 물이 합쳐진 지료를 보내주기 전, 종이를 만들기 위한 원료를 조성하는 공정을 의미합니다.
즉, 초지기에 지료를 보내기 전의 공정으로 종이의 기본적인 품질 특성이 결정됩니다.
② 초지 공정
펄프나 고지 등의 원료로부터 실제 종이를 생산하는 설비인 초지기를 중심으로 공정 즉, 종이를 뜨는 공정이라고 할 수 있습니다.
이 공정에서 지료를 탈수, 건조, 표면 처리 등의 과정을 거쳐서 캘린더에서 종이의 두께가 조절되어 제품으로 완성할 수 있습니다.
③ 도공 공정
종이의 인쇄 적성 및 후가공성을 좋게 하기 위하여 종이의 표면에 도공액을 도포하는 공정입니다.
초지기로 생산된 종이에 다양한 기능을 갖도록 하거나 인쇄 적정을 향상시키기 위해 화학 약품을 바릅니다.
④ 완정 공정
규격에 따라서 권취 또는 평판으로 재단한 후에 단위 포장되어 제품의 형태로 수요자에게 공급하는 과정입니다.
즉, 종이에 광택을 넣거나 필요한 크기로 맞추는 마무리 공정입니다.
제지산업의 컨디션 모니터링
SPM KOREA는 펄프 및 제지 산업에 컨디션 모니터링 솔루션을 제공해 오고 있습니다 !
펄프 및 제지 산업에 있어서 컨디션 모니터링은 자산 관리의 초석과 같습니다.
설비의 운용 상태를 제어하여 공장의 수익성을 최적화하는데 필수적인 요소이기 때문입니다.
회전 설비의 컨디션 모니터링을 통하여 설비 운영 비율을 높게 유지하고 사전에 설비에 대한 충분한 경보 시간을 확보할 수 있으며, 설비 결함으로 인한 2차 손상 예방을 통해 다운타임 및 결함 보수 비용을 감소시킬 수 있습니다 👍
제지 공장은 열악한 환경 조건을 가지고 있습니다.
그렇기 때문에 저희 SPM KOREA는 데이터 취득 과정부터 상태 판정까지의 과정을 확인할 수 있는, 견고하게 제작된 하드웨어와 소프트웨어를 공급하고 있습니다 !
특히, 제지 공장은 윤활제 잔여물의 유출이나 카트리지 품질 유지에 예민한 만큼 그 특성에 맞는 알맞은 제품과 측정 기술을 더욱 깊이 습득하고 개발하며 발전해 나아가고 있습니다 :D
주요 설비
조정 공정에서의 설비 현황에 대해서 알아보겠습니다 !
조정공정에서는 펄퍼 - 리파이너 - 원료 혼합을 거치게 되는데, 여기서 주로 클리너와 스크린을 거쳐 초지기의 헤드박스로 보내지게 됩니다.
와인더는 연속 생산되는 종이를 소비자의 요구에 맞도록 지폭과 직경으로 권취하여 재단합니다.
초지 공정에서의 설비에 대해 알아보겠습니다 !
이 공정에서 헤드박스 - 와이어 - 프레스 - 프리 드라이어 - 사이즈 프레스 - 애프터 드라이어 - 캘린더의 과정을 거치게 됩니다.
여기서 주요 설비로는 캘린더 등이 있습니다.
도정 공정에서의 설비에 대해 알아보겠습니다 !
이 공정에서는 언와이더 - 코팅 유닛 - 드라이어 - 릴의 과정을 거칩니다.
주요 설비에는 언와이더, 코터, 드라이어 등이 있습니다.
마지막으로 완정 공정의 설비에 대해 알아보겠습니다 !
완정 공정에서는 리와인더 - 권취 포장 - 재단기 - 평판 포장 - 복사지 포장 - 입고 및 출고의 과정을 거치게 됩니다.
주요 설비에는 리와인더, 재단기 등이 있습니다.
펄퍼는 천연 목재나 펄프 등을 초조할 수 있도록 물과 혼합하여 3~5% 농도로 풀어줍니다.
클리너는 원료에 함유된 모래, 유리 및 금속류의 이물질을 원심력, 구심력 등을 이용하여 제거합니다.

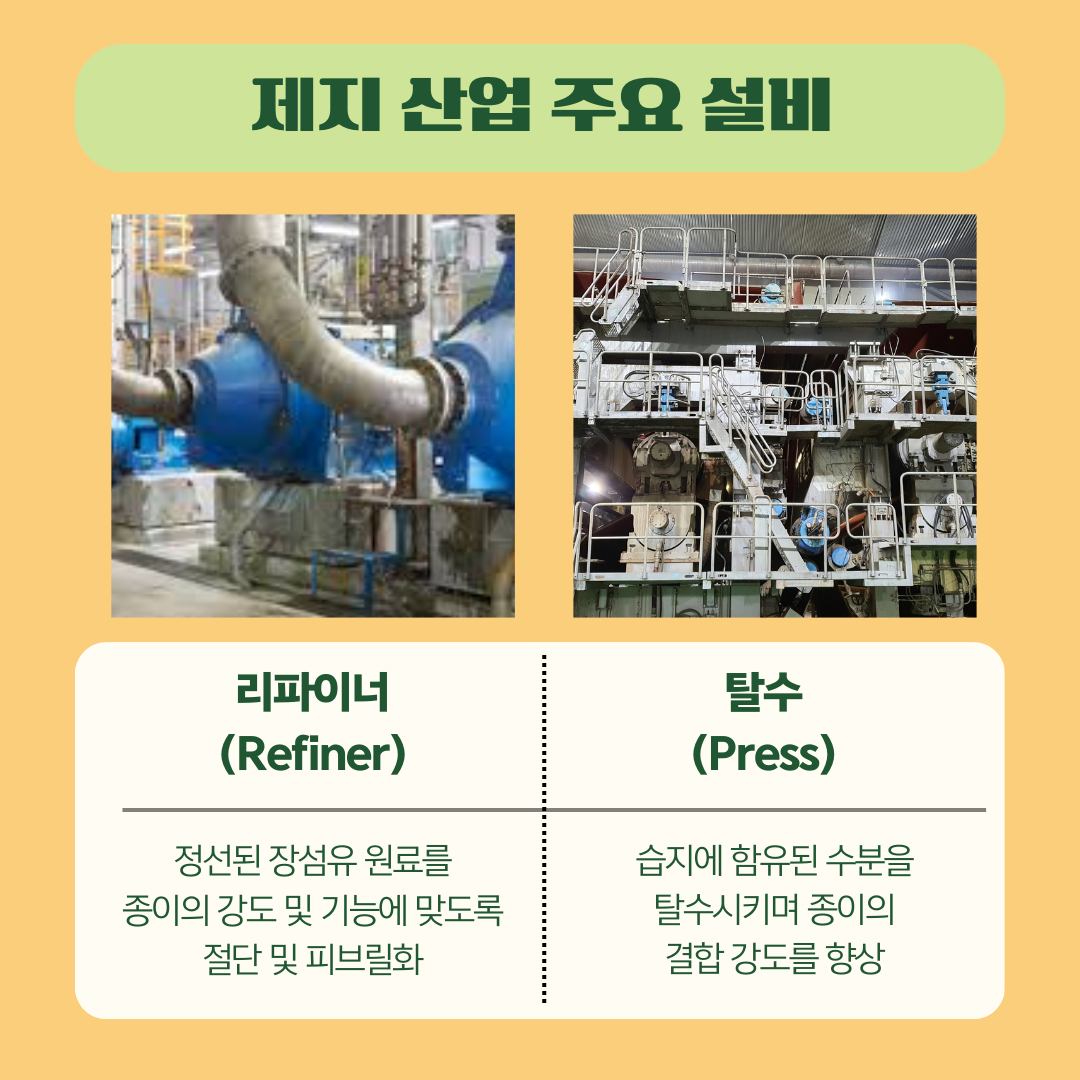

리파이너는 정선된 장섬유 원료를 종이의 강도 및 지종별 기능에 맞는 품질을 확보하기 위하여 절단 및 피브릴화합니다.
프레스 즉, 탈수기는 습지에 함유된 수분을 탈수시키며 종이의 결합 강도를 향상합니다.
캘린더는 종이의 인쇄 적성 및 광택, 종이의 두께를 조절합니다.
와인더는 연속 생산되는 종이를 소비자의 요구에 맞도록 지폭과 직경으로 권취하여 재단합니다.
우리의 제품
제지 공장의 열악한 환경을 고려하여 데이터 수집 및 평가를 위한 SPM의 장비는 아래와 같습니다 !
- Portable Instruments
- Intellinova online system
- Transducers and Transmitters

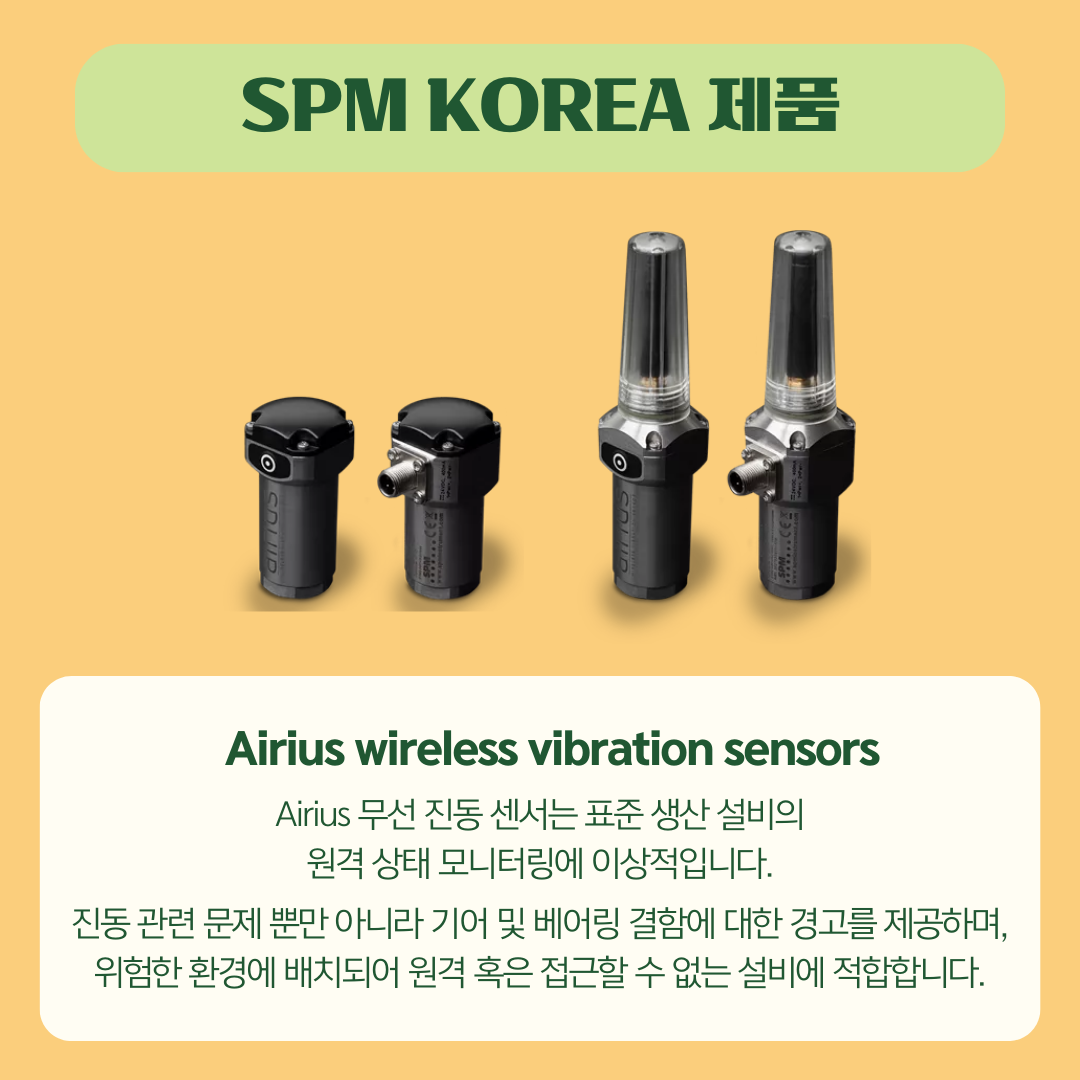

- Airius wireless vibration sensors
위의 장비들은 제지 산업의 요구에 맞도록 데이터의 수집 시점부터 평가에 이르기까지 효율적인 컨디션 모니터링 솔루션에 필요한 모든 하드웨어와 소프트웨어 장비를 제공합니다 (●'◡'●)
이렇게 저희 제품을 사용하여 컨디션 모니터링을 통해 팬의 불균형 감지 및 베어링 레이스 손상, 펄프 세척기의 베어링 모니터링 등 다양한 결함을 확인할 수가 있었습니다.
오늘 이렇게 제지 산업에 대한 간략한 소개와 공정, 그리고 제지 산업에서 적용할 수 있는 저희 SPM KOREA의 제품에 대해 확인해 볼 수 있었습니다 !
다음번에도 다양한 산업과 설비를 주제로 찾아뵙도록 하겠습니다 :>
감사합니다 ❤
